Per entendre el funcionament i els components d'un transformador de potència, cal entendre les seves complexes connexions elèctriques i cablejat. Com transmeten de manera segura i fiable els transformadors de potència el corrent i la tensió a les càrregues elèctriques?
És a través de connexions elèctriques i de cablejat úniques. Aquesta guia us pot ajudar amb tot el que necessiteu saber sobre el cablejat del transformador de potència.

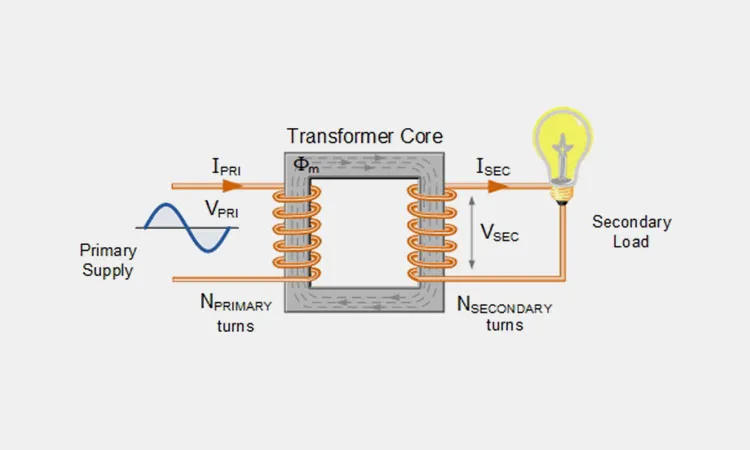

Què és un transformador de tensió elèctrica-font: LTEC
Un transformador de potènciaconsta d'una o més bobines. És un component passiu que transfereix corrent elèctric d'un circuit a un altre. En variar el corrent en qualsevol de les bobines, el corrent genera un flux magnètic variable al nucli del transformador.
Aquest dispositiu, que transfereix energia elèctrica entre dos circuits sense necessitat de connexió metàl·lica, s'anomena transformador de potència. No només canvia el nivell de tensió del corrent altern (CA), sinó que també processa diversos senyals dins del circuit.
Hi ha diversos termes associats als transformadors de potència, incloent:
Cablejat del transformador de potència

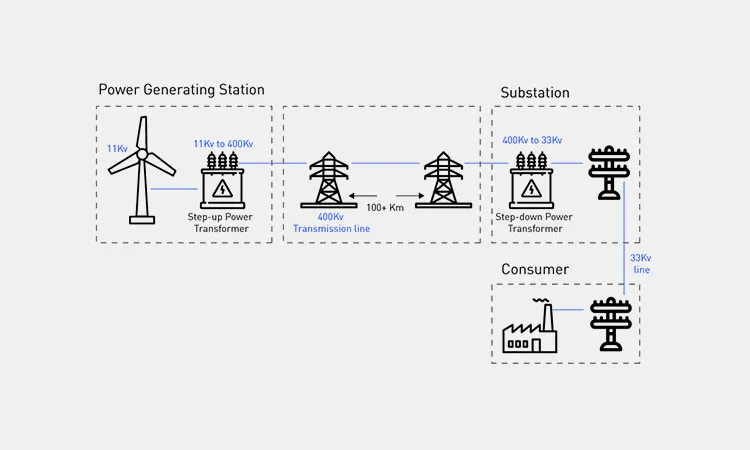

Cablejat del transformador de potència-procedent: electrònica-tutorials
El cablejat del transformador de potència es refereix a la connexió entre un extrem i el generador d'una central elèctrica, i l'altre extrem i la càrrega.
Entrada i sortida
Font d'entrada i sortida-: matsusada
Un transformador té terminals d'entrada i sortida. El terminal d'entrada està connectat a la font d'alimentació, mentre que el terminal de sortida està connectat a la càrrega. El terminal d'entrada d'un transformador és el bobinatge primari, mentre que el terminal de sortida és el bobinatge secundari.
Cablejat del transformador-monofàsic i trifàsic-
Cablejat-de transformador monofàsic i-trifàsic-procedent: ucarecdn
Els transformadors estan dissenyats per al cablejat-monofàsic i trifàsic-. El cablejat-monofàsic significa que el transformador només accepta una sola fase d'alimentació i la subministra a una-càrrega monofàsica.
El cablejat-trifàsic significa que el transformador pot gestionar tres fases d'alimentació i acceptar tres entrades diferents per subministrar tres càrregues diferents. La seva sortida també consta de tres conductors diferents.
Marcatge del terminal i codi de color
Marcat del terminal i codi de color-font: nassaunationalcable
Per facilitar una comunicació coherent entre diferents departaments del mateix fabricant o entre diferents fabricants, els transformadors estan marcats amb marques de terminals per a diferents connexions i codificats per colors-. Diferents països i fabricants utilitzen codis de colors específics per distingir diferents ubicacions i terminals del transformador.
Ubicació de connexió
Ubicació de connexió-procedent: allboutcircuits
Els terminals d'entrada d'un transformador de potència típic s'anomenen H1 i H2. Aquests són els terminals del bobinatge primari i poden rebre entrada en directe. Els terminals de sortida s'anomenen X1 i X2. Es troben al bobinatge secundari del transformador.
La connexió incorrecta o els errors durant el disseny, la fabricació i la instal·lació dels transformadors de potència poden provocar pèrdues de potència, fluctuacions de tensió i escurçar la vida útil de l'equip. Els mètodes de connexió adequats poden evitar aquests problemes. Els mètodes adequats de connexió del transformador inclouen:
Mètodes de cablejat-de transformadors monofàsics

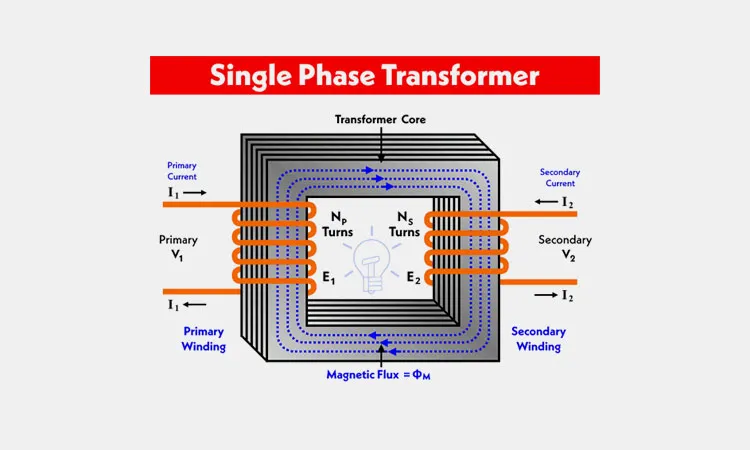

-Mètodes de cablejat per a transformadors monofàsics-procedents: tecnologia elèctrica
Un -transformador monofàsic consta d'un conductor de fase i un conductor neutre. El conductor neutre es connecta principalment a la línia neutra comuna. Al costat de l'alimentació, dos bobinats d'un transformador monofàsic-s'han posat a terra, mentre que a l'altre costat, només un bobinat està connectat a terra, amb un bobinatge connectat a la càrrega.
- Conductors a cada costat
Els cables a cada costat faciliten la circulació de tensió dins del circuit, protegint els bobinatges.
- Connexió en sèrie de doble bobinat
En situacions d'alta tensió i corrent, una connexió en sèrie de doble bobinat pot connectar la càrrega i la font d'alimentació en sèrie, augmentant la tensió de sortida i reduint el corrent d'entrada.
Un transformador-trifàsic consta de tres conductors, un dels quals és el conductor neutre. Aquest mètode de connexió pot gestionar de manera més eficient càrregues més altes. Normalment es connecta en una configuració delta o estrella.
Connexió Delta
Delta Connection-font: maddox
Un transformador de potència amb una connexió en triangle té cada extrem del bobinat connectat a l'altre, formant un llaç triangle tancat.
Connexió Wye
Wye Connection-font: maddox
Cada extrem de la bobina està connectat a un punt central comú. Això permet una distribució eficient d'energia a llargues distàncies alhora que minimitza les pèrdues d'energia.
Els transformadors de potència solen consistir en un o més armaris, són grans i pesen centenars de lliures. Per tant, qualsevol operació pot provocar accidents greus i fins i tot danys ambientals. Durant el procés de cablejat, s'han de seguir diverses pautes de seguretat, com ara:
Equips de protecció
Equip de protecció-proveït: cables d'alimentació
Els treballadors han de preparar i portar equips de protecció individual (EPI), incloses ulleres i guants. Les eines de cablejat han d'estar correctament aïllades per evitar curtcircuits elèctrics que puguin lesionar els treballadors.
Apagueu l'alimentació
Apagueu la font-d'alimentació: safetysign
Abans de connectar el transformador, assegureu-vos que l'alimentació estigui apagada i que no generi energia. No feu cap connexió elèctrica. Durant el procés de cablejat, assegureu-vos que no es realitzin connexions elèctriques i que les càrregues elèctriques no funcionin.
Compliment de la normativa internacional
Abans de connectar un transformador de potència, comproveu que l'esquema de cablejat és clar i segur, i compleix amb les normes internacionals i les regulacions legals.
Eines adequades
Abans de connectar el transformador, assegureu-vos que s'utilitzen eines de connexió aprovades, eficients i fiables per garantir que no hi hagi cap perill per a l'operador.
Ara que hem après les mesures de protecció i seguretat, parlem de com connectar transformadors de potència monofàsics-i trifàsics-. Els passos inclouen:
Identificació del tipus de transformador de potència
Identificació del tipus de transformador de potència-procedent: maddox
Abans de connectar-vos, assegureu-vos d'identificar clarament el tipus de transformador de potència: monofàsic-o trifàsic-, i entendre si es tracta d'un transformador reduït-de pujada o de baixada-. Els transformadors també es classifiquen en tipus sec-o immersos en oli-. Els procediments varien segons el tipus de transformador.
Pre{0}}Configuració del cablejat
Abans del cablejat, tingueu en compte el vostre lloc. Considereu si el transformador està instal·lat correctament i de manera segura i si hi ha prou espai per allotjar-lo.
Identificació de les marques del transformador
Identificació de les marques del transformador-provengudes: daelimtransformer
Les marques del transformador inclouen H1 i H2, i X1 i X2. Aquests indiquen els terminals d'entrada i de sortida, respectivament.
Apagant l'alimentació

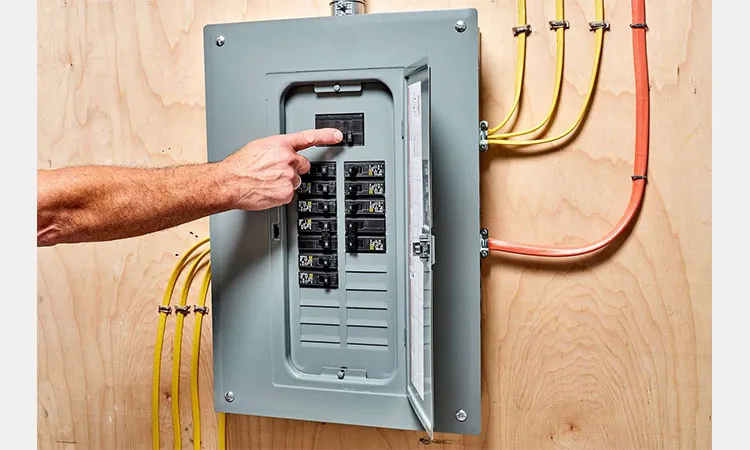

Apagant l'alimentació-procedent: thespruce
Apagueu sempre l'alimentació abans de connectar qualsevol cosa, assegurant-vos que tota l'alimentació estigui apagada i que no hi hagi corrent al circuit.
Cablejat del transformador
Cablejat del transformador-procedent: potència monolítica
Connecteu el transformador segons la seqüència designada:
- Primer: connecteu la línia monofàsica- als terminals d'entrada, H1 i H2.
- Segon: connecteu el transformador al cable de terra, normalment marcat G o GND. Pas 3: connecteu els terminals de sortida del transformador als cables de càrrega elèctrica, X1 o X2.
- Quan feu aquestes connexions, tingueu en compte la polaritat dels cables-monofàsics del transformador. Aquesta polaritat es refereix a la direcció de la tensió a través dels bobinats del transformador.
Com connectar un transformador de 480V a 120V-font: electriciantalk
- Connectar un transformador de 480 volts a un sistema de 120 volts és un procés senzill.
- Primer, etiqueta els terminals d'entrada del transformador H1 i H2.
- A continuació, agafeu dos cables de la central elèctrica de 480 volts i connecteu un al terminal H1 i l'altre al terminal H2.
- A més, connecteu la sortida del transformador a una càrrega elèctrica de 120 volts. Connecteu els dos cables de la càrrega elèctrica als terminals de sortida X1 i X2 del transformador.

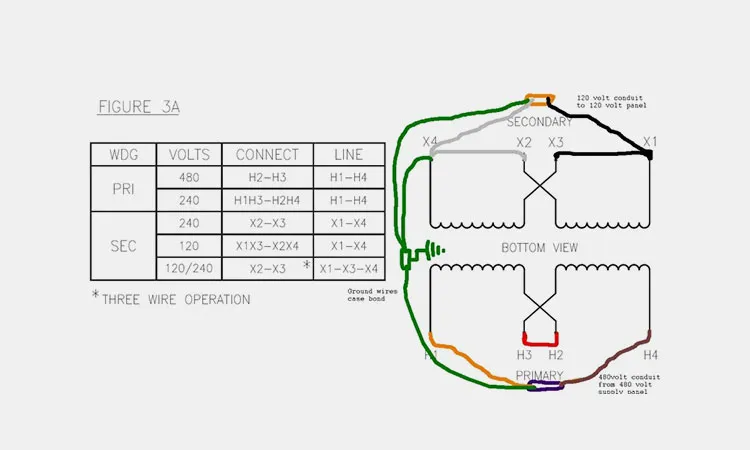

Com connectar un transformador de 480V a 240V-font: electriciantalk
- Agafeu els dos cables de la central elèctrica de 480 volts i connecteu-los als terminals H1 i H2 del transformador.
- A més, connecteu la sortida del transformador a una càrrega elèctrica de 240 volts i, a continuació, connecteu els dos cables de la càrrega als terminals de sortida X1 i X2 del transformador de tensió, respectivament.
Els transformadors de potència-trifàsics es poden connectar en configuracions en triangle o en estrella. En un transformador connectat en delta-, cada extrem de la bobina està connectat a un punt central comú, formant un triangle tancat. En un transformador connectat-en estrella, cada extrem de la bobina està connectat a un punt central comú.
Quin és el cablejat del transformador a la configuració Delta-font: portal d'enginyeria-elèctrica-
Una configuració de transformador delta no té un punt neutre o una línia neutra. Aquesta connexió de transformador és adequada per a aplicacions trifàsiques d'alta-potència-, com ara motors industrials i maquinària gran. Els passos per a una connexió delta són els següents:
- Primer, un transformador de potència trifàsic té dos terminals per a cada voltatge de fase, amb tres bobinatges i sis terminals. Al costat d'alta-tensió, hi ha tres fases: A, B i C. La fase A està formada pels terminals H1 i H2, la fase B està formada per les terminals H3 i H4 i la fase C està formada per les terminals H5 i H6. Al costat de baixa tensió, X1 i X2 comprenen la fase A, X3 i X4 comprenen la fase B i X5 i X6 comprenen la fase C.
- En segon lloc, heu de connectar H2 a H3, H4 a H5 i H6 a H1.
- Aleshores, heu de connectar la línia 1 a H1, la línia 2 a H3 i la línia 3 a H5, formant un circuit delta.
- A continuació, connecteu la fase A al terminal X1, la fase B al terminal X3 i la fase C al terminal X5. Connecteu-vos per formar un circuit delta.
Quin és el cablejat del transformador a la configuració de Wye-font: maddox
Un transformador de potència trifàsic-connectat en estrella-inclou un punt neutre i un conductor neutre. És a dir, un extrem del transformador està connectat al punt neutre comú i l'altre extrem del bobinatge està connectat al conductor de línia. Els passos específics són els següents:
- En primer lloc, un transformador de potència trifàsic té dos terminals per a cada voltatge de fase, amb tres bobinatges, el que resulta en un total de sis terminals. Al costat d'alta-tensió, hi ha tres fases: A, B i C. La fase A inclou els terminals H1 i H2, la fase B els terminals H3 i H4 i la fase C els terminals H5 i H6. El costat de baixa tensió inclou la fase A de X1 i X2, la fase B de X3 i X4 i la fase C de X5 i X6.
- En segon lloc, heu de connectar un extrem de cada bobinatge. Connecteu un extrem de H2, H4 i H6 a un punt comú, formant una forma Y. Aquest punt és el punt comú o punt neutre.
- A continuació, podeu connectar els extrems restants dels tres bobinatges a la font d'alimentació d'entrada: H1 a la línia 1, H3 a la línia 2 i H5 a la línia 3.
- Finalment, per al bobinatge secundari, podeu connectar X2 a X4 i X6, que es convertirà en el punt neutre. Connecteu la fase A al terminal X1, la fase B al terminal X3 i la fase C al terminal X5.
Quins són els consells de resolució de problemes per al cablejat del transformador-font: wavex
Si es produeix una fallada de cablejat, com cal solucionar-ho? Pots:
Comproveu les connexions bàsiques
Si la potència de sortida del transformador és insuficient, comproveu les connexions bàsiques. En segon lloc, un fusible cremat o cables solts poden ser la causa. Assegureu-vos que tots els cables d'entrada i sortida del transformador estiguin ben connectats i comproveu que la tensió del sistema sigui normal.
Sobreescalfament
El sobreescalfament pot provocar un so de brunzit, restringir el flux d'aire i reduir la càrrega del sistema. A continuació, comproveu que els cargols estiguin ben ajustats i que el cablejat estigui ben connectat a terra.
Errors de cablejat
Els errors de cablejat poden causar fàcilment una fallada del transformador. Si fa olor d'una olor de cremada o l'interior de la unitat canvia de color, això indica que el transformador intern està danyat. Assegureu-vos que la tensió d'entrada del transformador sigui coherent amb la tensió nominal, que la configuració del cablejat i la polaritat siguin correctes i que s'utilitzi la mida del cable correcta per a la càrrega.
La-instal·lació d'un transformador al lloc és complexa i cal prendre precaucions de seguretat per a la primera-instal·lació. Els següents són els passos de cablejat i instal·lació d'un transformador:
Costat Primària
Font principal-: poder monolític
El costat primari és el costat d'entrada del transformador. Heu de connectar el costat principal a la font d'alimentació.
Cara Secundària
Origen secundari-: electrònica
El costat secundari és el costat de sortida del transformador. S'encarrega de transmetre la potència a la càrrega, és a dir, als equips connectats a aquesta.
Fil de terra
Cable de terra-font: control
El cable de terra és un cable de seguretat. És una connexió a terra proposada al transformador. D'aquesta manera s'assegura que, en cas de curtcircuit, el corrent de falla no passarà per ningú que entri en contacte amb equips elèctrics perillosos o la caixa de distribució.
El mètode de cablejat per al vostre transformador és crucial. El cablejat adequat del transformador no només prevé fallades del sistema, sinó que també afecta el rendiment i la vida útil del transformador. Després de revisar aquesta guia, si necessiteu assistència professional per prendre les decisions correctes, minimitzar els riscos operatius i aconseguir la distribució d'energia més estable, poseu-vos en contacte amb nosaltres ara!
